Katriç Tip Hidrolik Valfler

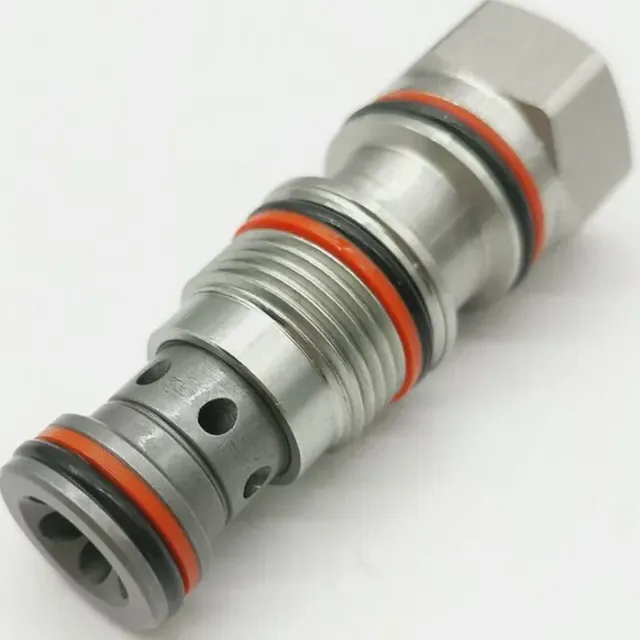

Katriç (kartuş) tip valfler, ayrı bir gövdeye sahip olmak yerine bir manifold bloğuna vidalanan valflerdir. Bloğun içine açılan standart yuvaya takılır, sızdırmazlık O-ringlerle sağlanır. Bu yapı sayesinde birden fazla valf tek bir alüminyum ya da çelik blokta toplanabilir; hortum ve rakor sayısı, dolayısıyla kaçak noktası sayısı belirgin şekilde azalır.

Neden kartuş yapı tercih edilir

• Daha az bağlantı — hat tipi kurulumda her valf iki rakor demektir; kartuş yapıda bağlantılar blok içindedir
• Daha küçük hacim — makine üzerinde yer kazandırır
• Kolay servis — arızalı valf, blok sökülmeden yerinden çıkarılıp değiştirilebilir
• Standart yuva — aynı yuvaya farklı üreticilerin uyumlu kartuşları takılabilir

Yuva ölçüsü uyumun anahtarıdır

Kartuş valflerde en kritik bilgi yuva (cavity) ölçüsüdür. Aynı işlevi gören iki valf farklı yuvalara ait olabilir ve birbirinin yerine takılamaz. Değişim parçası ararken elinizdeki valfin üzerindeki kodu ve mümkünse bloğun yuva tanımını belirtmeniz, doğru parçaya ulaşmanın en kısa yoludur.

Yaygın kartuş valf tipleri

Çek valf, yük tutma valfi, basınç emniyet valfi, akış kontrol valfi ve selenoid yön valfleri kartuş formunda üretilir. Bu kategoride öne çıkanlar çek valfler ve yük tutma valfleridir; ikisi de silindir devrelerinde yükün kontrolsüz hareket etmesini engellemek için kullanılır.

Seçerken bakılması gerekenler

• Yuva ölçüsü ve diş formu
• Nominal debi ve maksimum çalışma basıncı
• Ayarlanabilir modellerde ayar aralığı ve ayar şekli
• Selenoid modellerde bobin gerilimi ve konnektör tipi
• Sızdırmazlık malzemesi — akışkan tipiyle uyumlu olmalıdır
